黎達制冷工程隊：氨壓縮機漏油原因分析及對策
一、氨壓縮機組運行現狀
氨壓縮機組是美國DELAVAL公司制造，機組由汽輪機、增速箱和兩臺多級式離心壓縮機組成。壓縮介質為99.6%的氣氨，軸端密封采用單端面式多彈簧機械密封。正?？刂浦校瑱C械密封的密封油壓力比氣相壓力高0.3 5-0.45 NIPa。近幾年氨壓縮機運行過程中一直存在著漏油現象，漏人缸內的油隨氣流被帶人冷凍系統，隨著裝置生產進行，漏人的密封油積聚在冷凍系統，造成氨冷器換熱效果下降，導致合成塔人口氨含量上升、氨合成率下降、回路壓力升高，對合成系統的生產構成一定的影響。同時，大量氨氣漏人油箱，加大了油中抗氨劑的消耗，使油的破乳化時間升高到128min，造成潤滑油品質大降低，對機組安全運行構成一定的威脅。
2005 年 ，氨壓縮機高、低壓缸大修，更換機械密封(進口件)，但大修后機組恢復開車仍出現跑油現象，每天油箱油位下降5rom(每I二約7掩)。從現場壓縮機缸體導淋排放來看，高壓缸、低壓缸均有泄漏的油進人缸內，其中高壓缸較為嚴重。通過緩慢調整高壓缸其中一端緩沖氣閥，試圖降低漏油量，但是其漏油量反而增大。
二、原因分析
依據壓縮機械密封工作原理，結合機組運行現狀，在機械密封沒有產生損壞的情況下，分析認為，造成密封油漏進缸內主要有兩個途徑。
(1) 密封氣的流速低，污油沿高速旋轉的軸反串進人。

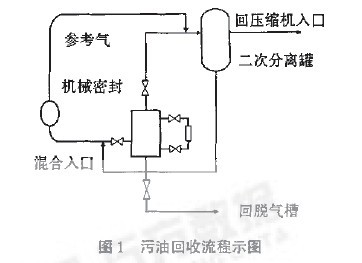

(2) 迷宮密封間隙過大或緩沖氣量過大，流經機械密封動、靜環的油呈沫狀，由于密封氣流速較大導。致油無法被分離器分離下來而被帶人缸內。如果 是 第 一種原因?qū)е聶C械密封漏油，可通過調整緩沖氣流量增加密封氣流速，來阻止污汕的反串。但是通過現場對密封系統進行調節后表現出的現象進行綜合分析，認為高、低壓缸密封跑油應是第二種原因造成。通過對現場氨壓縮機污油回收流程設置分析，認為原污油回收流程在設計中出現不足是導致第二種因素發生的主要原因。圖1是污油回收系統流程圖，結合油系統流程圖對漏油原因分析如下:
當運行中將污油收集器按正常操作建立液位，其液位必定高于污油人口管，從而導致密封氣夾帶油沫只能經由參考氣管線進人二次分離罐。由于流速大，二次分離罐又無除沫裝置，油無法分離被直接帶人壓縮機人口。另外，低壓缸人口端機械密封無參考氣管線，一旦建立液位密封腔將形成密閉空間，必然導致污油反串進缸內。為證實分析的準確性，2005年9月機組大修后，按高壓缸污油收集器按操作要求建立液位，每天油箱液位下降15mm，但在調整污油收集器浮球閥使其保持一定開度，使油氣混合物一同排入脫氣槽，漏油現象得到了消除。事實證明，只要保證機械密封的密封機的流速及油氣分離效果，漏油現象就可以得到遏制。
三、對策、措施

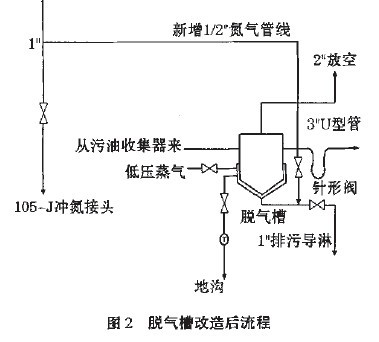

3.1 對脫氣槽進行改造 氨是一種極性化合物，可以微量溶解于礦物質油中，氨和油箱中的水混合時，發生化學反應，氨以水合物及游離子態存在于油品中，這些生物起著表面活性劑的作用，它可以顯著降低油水界面的張力，促使油品成為乳化液，導致油品破乳化性能嚴重下降。因此提出對脫氣槽進行改進見圖2，方案如下:
(1) 將脫氣槽出口3'回油管線由直管改為U型管線，形成油封。以防止氣氨進人油箱，導致油質惡化。
(2) 原設計脫氣槽是用低壓蒸汽(LS)將污油加熱至75'C，使溶人污油中的氨逐漸分離并排人大氣。由于此過程中，污油流動緩慢，相對靜止，脫氣效率較低，為提高脫氣效率，可引氮氣進人脫氣槽底部，對污油進行鼓泡攪動，以加速氨從污油中的分離速度。可用針形閥控制氮氣流量在0.5澎 /h左右。由于脫氣槽通大氣.新增氮氣管線可不考慮設止回閥。
3.2 對污油回收系統進行改造

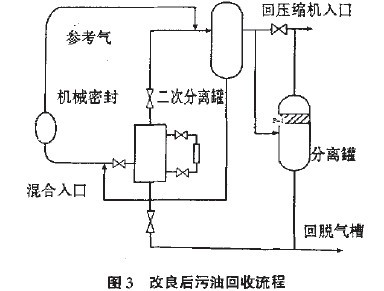

實施方案為:只需切斷原二次分離罐密封氣返回管線，增加一個安裝在二次分離罐出口的帶除沫器的分離罐，分離罐設一液位調節裝置(如浮球閥)。分離后的氣氨送回壓縮機人口，油回脫氣槽。這個方案的好處是即解決了氨壓縮機漏油，又避免了對策一中氨氣進人油箱導致油質惡化。改造后污油回收流程見圖3。
四、結束語
兩種方案都可以有效消除氨氣壓縮機漏油。氨氣壓縮機漏油現象消除后，冷凍系統恢復正常工作狀態。合成塔人口氨含量得到控制，確保了合成率提高了氨產量，降低了合成氣壓縮機的功耗，液氨產品質量得到保證，并且一年將少消耗10多t優質潤滑油，同時杜絕了因油質惡化對機組運行產生的嚴重威脅。經濟效益會十分顯著。
