風機盤管用在中央空調系統的末端，風機盤管構造如下：
風機盤管機組主要由風機、電動機、盤管、空氣過濾器、凝水盤和箱體組成，另外還有室內溫度自動調節裝置，圖片如下：

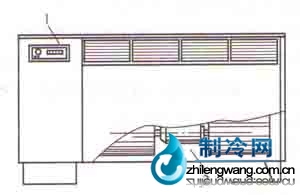

立式明裝風機盤管

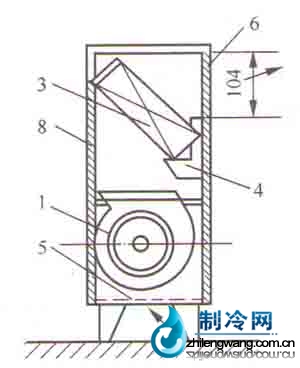

立式暗裝風機盤管

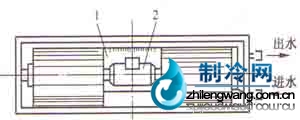

臥式安裝風機盤管
臥式明裝風機盤管
1一盤管; 2—出風格柵; 3-凝水盤; 4一風機; 5箱體:6一空氣過濾器; 7一電動機; 8一控制器
機組箱體由鋼筋架和薄鋼板制成，其出風格柵做成固定式或可調式。圍護面板可以拆卸，便于檢修內部設備。明裝機組箱體表面噴有彩漆，與建筑裝飾相協調，可兼作室內陳設。出風口位置有上出風和前出風兩種。
風機的形式為雙進風離心式通風機，葉輪用鋁板模壓成型，噪聲低，并由可調速的低噪聲電動機驅動。它有高、中、低三擋轉速，可以改變風機風量。
盤管一般采用翅片式熱交換器，銅管套鋁片，管片結合緊密，傳熱性好，在其下方為收集凝結水設有凝水盤。
空氣過濾器通常設在機組下部或側部，用于過濾回風中的塵埃。一般用粗孔泡沫塑料作為過濾材料，過濾器做成抽屜式便于進行調換和清洗。
