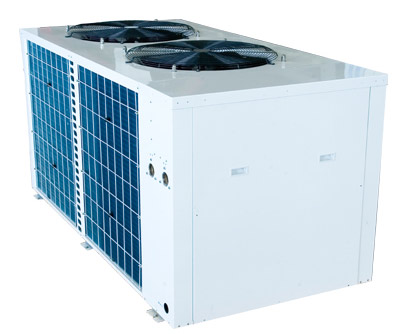

奧克斯風冷冷(熱)水機組圖片：
機組簡介
奧克斯風冷冷(熱)水機組采用模塊式組合設計，相對獨立的各個模塊可根據需要任意組合，最多可由一個主模塊和7個子模塊組成，機組可根據空調負荷變化靈活啟停相應模塊單元，有效控制能量的輸出，極大的節約能源和延長機組的使用壽命，廣泛應用于對噪音和周圍環境有較高要求、缺水及不便安裝冷卻塔的場合。
使用方便
在實際使用中，相比傳統中央空調省卻了冷卻塔及相應管道系統、冬季供暖鍋爐、專用機房等設備。
性能優越
在全年使用空調的工程中，機組的制冷、制熱及熱回收模式等全面的性能成為設計中優先選用的方案之一。
維護簡便
安裝布置靈活、控制方式多樣、主機可多臺組合(最多8個模塊)，系統結構簡單、維護管理方便。
應用廣泛
廣泛應用于新建和改建的大小工業與民用建筑空調工程，如賓館、酒店、別墅、餐廳、辦公大樓、廠房、影劇院等場所。
專業技術優勢、打造節能先鋒
模塊化設計 靈活選擇更顯周到
●機組采用模塊化設計，可根據負荷變化靈活啟停相應機組，有效控制能量的輸出，節能優勢明顯;
●分級啟動，啟動電流小，對電網沖擊小;
●每個制冷系統各自獨立，互為備用，任何一個制冷環路發生異常情況都不會影響其他環路的正常運行，相應的控制系統會發出指令讓其它備用狀態的回路接替故障環路的運行，機組的制冷制熱保持相對穩定。
換熱器立式結構設計 節能20%
奧克斯模塊機風側換熱器獨創立式結構設計，不存在搶風現象，換熱器效率利用率為100%，比其他品牌的換熱器有效面積大20%，相應的節能20%。
專利節流設計 智能除霜
●專利節流技術，擁有國家認證的實用新型專利證書。
●專利節流部件，具有500級調節控制精度，配合電腦程序控制調節，其制冷劑流量調節范圍更大，控制精度更高。
●電腦程序控制調節，實現前潰調節，制冷系統降溫速度最快。
●主動除霜控制邏輯，可瞬間滿負荷進入除霜狀態，比傳統熱力膨脹閥除霜時間節省25%。
獨立的兩路制冷系統
雙壓縮機并聯技術：采用兩臺渦旋式壓縮機并聯運行，主機根據出水溫度來控制兩臺壓縮機的開啟，達到最大限度的節能，相比四路制冷系統運行更穩定，故障率更低。
寬廣的制冷制熱運行范圍
奧克斯模塊機組采用先進的制冷系統設計，經過嚴格的系統匹配和測試，制冷制熱強勁。不論是高達47℃的酷暑天氣，還是-12℃的嚴寒氣候環境，均能保證良好的運行效果，能夠令您有四季如春的享受。
奧克斯模塊機讓您的安裝輕而易舉
●機組體積小，安裝靈活，無需專門機房，節省安裝空間,可用電梯運輸設備，這使高層安裝更簡便,更節省時間和人力。
●用戶根據實際使用需要或者改造已有工程，只需增加或者減少相應模塊，讓您省心省力，更節省投資。
●奧克斯模塊機組采用標準模塊化設計，零部件規格統一，可相互替換，維修方便。
節能舒適，精確控溫，為用戶提供系統的解決方案
●模塊化設計，根據負荷變化靈活調節冷(熱)量的輸出，自控系統自動關閉模塊，不會消耗無謂的能量，做到“按需供冷”，節約能源。
●專利節流設計，調節精度高，不會導致冷熱量輸出的波動，從而精確控制房間的溫度，相比傳統的熱力膨脹閥，沒有調節的滯后性，使系統能量輸出平穩迅速，室內溫度場均勻舒適。
熱回收型模塊
制冷+熱回收、制熱+熱回收、制冷、制熱四種模式
一、 免費熱水，節省建筑面積
夏季，奧克斯熱回收模塊機組在制冷的同時，回收約30%的廢熱用于提供生活熱水，每小時免費獲得50℃～55℃的熱水3830 L，不僅能滿足用戶的熱水需求而且無需機房，節省您的建筑面積。
二、 高能效比，延長機組使用壽命
機組在運行過程中，回收產生的廢熱，降低壓縮機的排氣過熱度,降低冷凝溫度，提高機組的能效比，與普通模塊機相比，節省約20%的能耗。
從技術的角度，熱回收模塊機改善了壓縮機的運行環境，降低了壓縮機的功耗，延長了壓縮機的使用壽命;從環境的角度，回收了空調對環境的排熱，避免了對環境的影響。
三、 節省運行費用，享受舒適環境
與傳統鍋爐制取熱水相比，用戶使用熱回收模塊機制取熱水的同時，不僅滿足了熱水的日常需求，還能享受舒適的空調環境,且運行費用比燃?xì)忮仩t節省，比電鍋爐更經濟，過渡季節優勢更為明顯。
機組參數表：
|
內容 規格
|
LSQW（R）F55MQ/F
|
LSQW（R）F65MZ/D
|
LSQW（R）F65JG
|
LSQW（R）F115MQ/F
|
|
|
額定制冷量（kW）
|
55
|
65
|
65
|
115
|
|
|
額定制熱量（kW）
|
60
|
70.1
|
70.1
|
126
|
|
|
制冷消耗功率（kW）
|
19.2
|
20.5
|
22.5
|
38.3
|
|
|
制熱消耗功率（kW）
|
20.1
|
21
|
23
|
39
|
|
|
電源
|
380V 3N～/50Hz
|
||||
|
壓縮機
|
形式
|
全封閉渦旋式壓縮機
|
|||
|
數量（只）
|
4
|
2
|
2
|
4
|
|
|
能力調節
|
50％ 100％
|
||||
|
風側換熱器
|
形式
|
高效換熱管串套鋁翅片/低噪音軸流式風機
|
|||
|
風機數量（只）
|
2
|
||||
|
額定輸入功率（kW）
|
0.75×2
|
0.75×2
|
0.75×2
|
1.5*2
|
|
|
制冷劑
|
種類
|
R22
|
|
||
|
充注量（Kg）
|
3.8×4(3.55)
|
2×8.3(8.0)
|
2×9.3（9）
|
2×16.5（13）
|
|
|
保護裝置
|
高、低壓保護，過電流保護，水流開關保護，缺相、逆相保護，防凍保護
|
||||
|
水側換熱器
|
形式
|
板式換熱器
|
套管式換熱器
|
套管式換熱器
|
套管式換熱器
|
|
水壓降（kPa）
|
52
|
53
|
53
|
56
|
|
|
流量(m3/h)
|
9.46
|
11.18
|
11.2
|
19.78
|
|
|
外形尺寸
|
長（mm）
|
1921
|
1150
|
1150
|
1600
|
|
寬
|
1145
|
2200
|
2200
|
2700
|
|
|
高
|
1288
|
1115
|
1115
|
1515
|
|
|
機組凈重(Kg)
|
450
|
600
|
600
|
1100
|
|
|
機組噪音（dB（A））
|
≤69
|
≤69
|
≤69
|
≤73
|
|
|
進出水管尺寸
|
DN50
|
DN50
|
DN50
|
DN65
|
|
并聯技術、高效節能
采用單模塊多壓縮機并聯技術，主機根據設定水溫自動控制熱力膨脹閥和壓縮機啟停，采用高效內螺紋換熱管、
親水開窗翅片以達到最大限度的節能。
外觀輕巧、全優設計
全優設計，外觀輕穎小巧，減少機組所占空間(高度方向空間)，可靈活安裝于各種場所。
高舒適性設計
采用單模塊多壓縮機并聯技術或多壓縮機技術，能力調節范圍為0~25~50~75~100%，令房間溫度控制更精確、更舒適。
寧?kù)o、低噪
采用著名品牌渦旋壓縮機，低噪大風量寬葉輪軸流風葉，以保證整機低噪運行。
人性化界面、智能化控制
人性化控制界面，操作簡單、安全;故障自診斷技術，自動查詢，自動保護并報警，便于迅速排除故障。
網絡通訊功能
具備RS-485物理接口，即可實現多臺主機聯網群控，也可與多種通訊協議公開的智能設備進行聯網通訊(可選)。
穩定可靠、健康環保
環境干球溫度為47℃，在額定電壓的90%至110%之間，制冷工況能可靠運行。環境干球溫度為-12℃，濕球溫度為-13℃，
在額定電壓的90%至110%之間制熱工況能可靠運行。
