空調器制冷系統真空檢漏及抽真空的具體步驟:

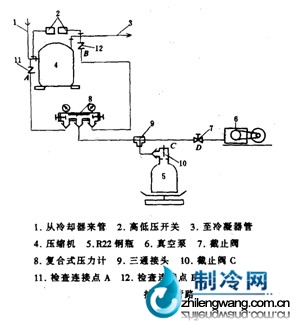

抽真空時所用的真空泵 真空的管路連接,如下圖所示。

圖片1
單獨抽真空:可將制冷劑鋼瓶的截止閥關閉,再打開復合式壓力計的高、低壓旋鈕,然后使真空泵運轉。D閥在真空泵運轉中應打開,真空泵運轉時間一般在20分鐘以上,真空度復合壓力計指示在750mmHg以上。若抽真空的時間、真空 度都達到了規定值,即可關閉D閥,停止真空泵運轉。
復式抽真空法:就是向制冷系統充注制冷劑,然后再排出以形成真空,如此反復多次。
復式真空法所需的抽真空和充人制冷劑的次數如下:
排出制冷劑氣 抽真空(20分鐘)
充人冷劑 放置20分鐘
排出制冷劑氣體。
若使用的真空泵排氣能力為100L/min時,應操作3次。
在進行2-3次抽真空以后,應進行最后一次抽真空,時間要在30分鐘以上。復合壓力計指示在750mmHg以上。若抽夠時間,真空度還在750mmHg以下時,則應檢查各連接處是否有泄漏。
