空調器制冷系統應如何正確充注制冷劑
制冷劑的充注方法有兩種:氣體充注、液體充注和加壓充注。
1.高壓段充注

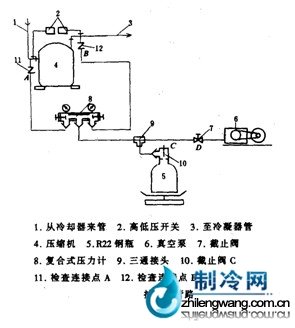

圖片1
制冷劑鋼瓶,再將復合壓力計的高壓閥打開,使制冷劑進入系統(可聽到制冷劑液體的流動聲音)。當磅秤砝碼開始下降(指針式臺秤的指針已到原重量減去充注量后的數值)時,迅速關閉制冷劑鋼瓶的閥門,最后將高壓閥關閉,充注結束。
2.低壓段充注
參看上圖。關閉管路中復合壓力計的高壓旋鈕和D閥,全部打開低壓閥和制冷劑鋼瓶截止閥C閥。當充注量已夠時,關閉C閥和低壓旋鈕。
低壓段充注時,絕對禁止充注液體制冷劑。因壓力飽和而充注困難時,可開啟制冷壓縮機再進行充注。如果因低溫而充注困難時,可以用溫水將制冷劑鋼瓶加溫,但水的溫度應在40℃以下。
制冷劑多采用從低壓側氣體充注注入系統。
制冷劑的充注量檢查方法:
①稱重量:有定量充注設備的單位,宜采用此辦法。
若無定量充注設備,可用臺秤。充注前記下鋼瓶等的重量,充注的過程中,當鋼瓶?jī)?nèi)的制冷劑減少量等于所要充注的制冷劑重量時即可停止充注。
②觀察霜的變化: 觀察空調器的蒸發器與毛細管連接處,在充注制冷劑的初始有霜,而待此霜又化完時,即表示制冷劑已充夠,即可停止充注。
③測壓力:制冷劑飽和蒸氣的溫度與壓力呈對應關系。所測系統的高壓壓力,低壓壓力值均符合所規定的壓力值時,即表明制冷劑的充注量合適。
例如:制冷劑為R22的空調器,蒸發溫度為+5℃,對應表壓約為0.49MPa,此即為低壓壓力。
高壓壓力:周圍溫度 + 15.3℃,然后以此溫度查對應的壓力即可。如果空調器放置的周圍環境溫度為30℃,加上15.3℃后為45.3℃,查表得高壓壓力(表壓)為1.67MPa。
④測電流:以空調器銘牌上標出的額定工作電流為標準,若所測出的空調器工作電流符
合規定值,即表示制冷劑的充注量合適。過小為不足,過大為超量。
參看上圖,當抽空結束后,關閉管路中的復合壓力表中的低壓旋鈕和D閥,記下磅秤此時的位置,再將砝碼減去所要充注制冷劑的量(若用指針式臺秤,應記下現重量減去制冷劑充注量后的數值),再讓鋼瓶倒立,開啟
建議與總結:以上四種方法中,以第①種方法為佳。但在較多的修理部中,常采用以測電流的方法為
主,同時注意蒸發器上的結露情況和兼顧表壓力,以確定制冷劑的充注量
